高精度RTC RS4TC8025温补时钟智能电表应用方案
01 智能电表全球市场规模持续扩张
全球智能电表市场规模预计从2023年的126亿美元增长至2027年的160亿美元，年均复合增长率约10.8%~25%。亚太地区（尤其是中国、印度）是主要增长引擎，而非洲、拉美等发展中国家市场潜力尚未完全释放。
中国计划2025年实现智能电表全覆盖，并推进新一代物联表升级；欧美等国将智能电表纳入电网智能化战略，推动传统设备淘汰。发展中国家（如印度、非洲）在电网扩建中直接采用智能技术，跳过传统电表阶段。智能电表在社会科技高速发展的环境下，将成为电力系统中不可或缺的关键设备。
02 智能电表的控制系统
智能电表的控制系统主要由电源单元、存储单元、RTC、MCU、显示单元、下行通信接口和上行通信接口等7个单元组成。
-
电源单元负责系统供电，监控，保护，存储单元对信息进行本地存储记录，显示单元用于数据输入和人机交互。
-
下行通信接口负责和下一级电表集中器或电表进行通信，例如：RS485通信接口，HPLC（高速电力线载波）接口，红外维修接口等。
-
上行通信接口用于和上一级电表集中器或主站进行通信，随着物联网和AI赋能的发展，上行数据的接口也越来越多样化，例如：RS485，4G/5G/NB-loT，GPRS等。
-
而其中较为关键的RTC为系统数据采集、数据处理、系统运行提供准确的时间和控制信息。是整个系统运行的“心跳”。

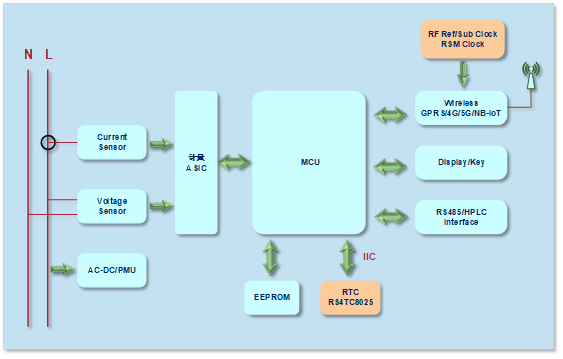

以下为主流智能电表的硬件应用图：
03 智能电表对RTC的要求
据国家电网和南方电网对时钟准确度要求：
-
在参比温度下，仪表内部时钟准确度应优于±0.5s/24h，即要求RTC在参比温度下精度优于±5.79ppm。
-
在-25℃~+55℃温度范围内，仪表内部时钟准确度的温度系数应优于0.1s/℃/24h，即要求RTC精度优于±11.57ppm。
而锐星微的RS4TC8025在-40 ~ 85℃严苛温度环境下精度都能稳定在±5ppm以内，常温下更可保持在±2ppm以内。
04 产品介绍
锐星微的RS4TC8025是一款功能强大的实时时钟芯片，具有宽电压工作范围：1.6V~5.5V。内置32.768KHz晶振,高精度温度传感器以及温度补偿电路，能根据温度变化自动调整时钟精度。
支持IIC通信接口，设置日历（闰年，年，月，日，时，分，秒），Alarm和定时器等多种功能。
采用SOP-14封装，满足各种紧凑性产品设计，其在恶劣环境下优秀的稳定性，完全满足电力行业严苛标准。

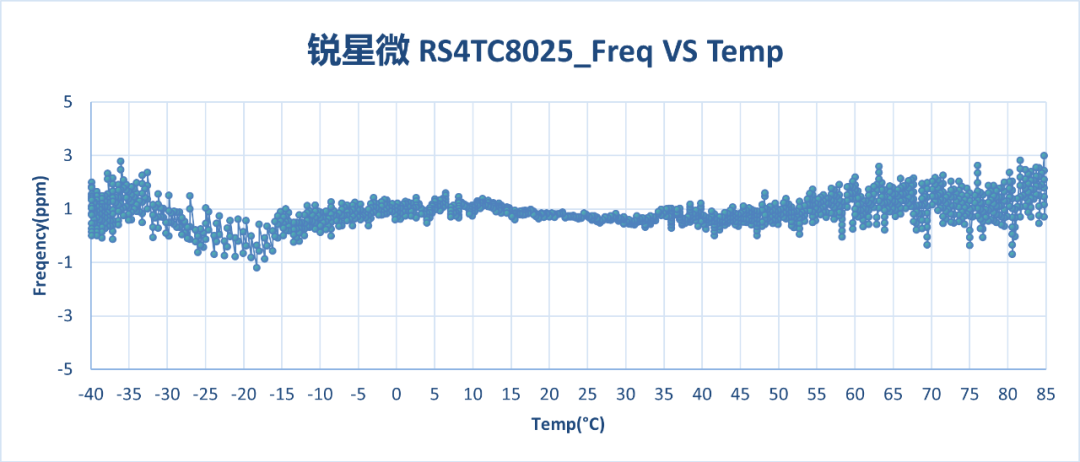

以下为RS4TC8025温度频率稳定度测试数据，在高低温环境下都有优异的性能表现。

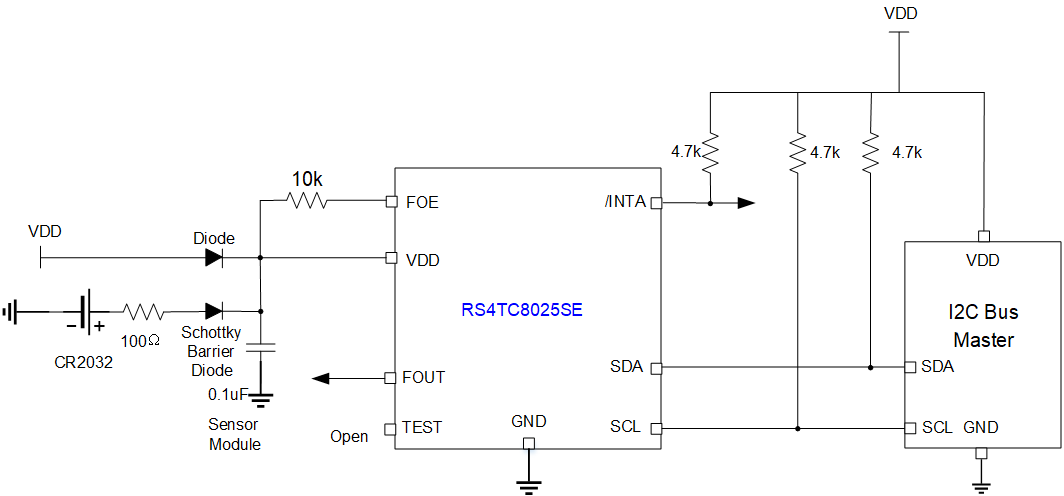

05 RS4TC8025外围电路参考
