PCIe 7.0（即PCI Express 7.0）是PCI Express接口的最新版本，它提供了更高的带宽和更低的功耗，旨在支持未来的高速数据传输需求。特别适应下一代处理器高带宽的要求，由PCIe 5.0的32GT/s跨越至128GT/s，×16单向带宽可达512GB/s，成为CPU、GPU、加速器、DPU与存储系统之间的高速互联标准接口。

在PCIe 7.0的实现中，时钟缓冲器（Clock Buffer）用于确保时钟信号在高速传输过程中的稳定性和可靠性。因为高速数据传输要求极其精确的时钟同步，这些缓冲器通常放置在关键的信号路径上，尤其是在长距离传输或高负载条件下的抖动指标至关重要。

锐星微RS2CB190xx系列时钟Buffer是锐星微电子专为新一代服务器CPU平台设计。该系列提供4～20个LP-HCSL输出，附加相位抖动低，支持1.8V低压低功耗，支持Common Clock（CC）和Independent Reference（IR）架构，兼容SMBus配置和Side-Band Interface（SBI）。完全满足PCIe7.0规范对参考时钟的极端低抖动要求，附加相位抖动低至3 fs RMS以下（PCIe Gen7），同时兼容PCIe Gen1~6并符合Intel DB2000Q标准，适用于多Socket系统时钟分配。配合低电压低功耗，可完美适配Intel Oak Stream、AMD Venice等新一代服务器CPU平台。

01 产品特性

• 满足PCle1.0~7.0时钟规范

• 支持LP-HCSL，满足DB2000QL标准
• HCSL/LVDS输入
• LP-HCSL差分输出，最高400MHZ
• 1.8V/3.3V

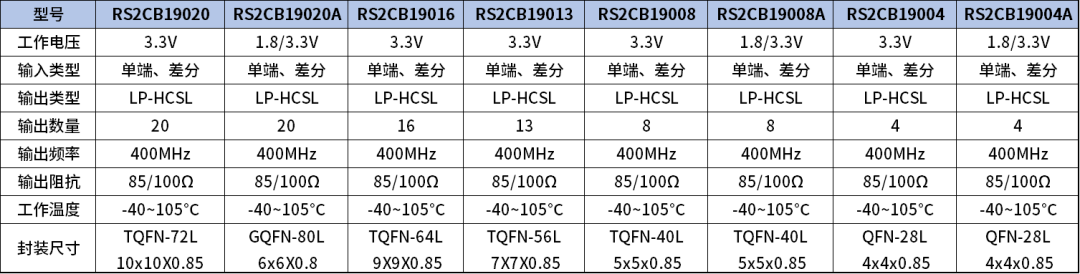

02 PCIE7.0时钟Buffer选型

03 PCIE7.0时钟缓冲器应用

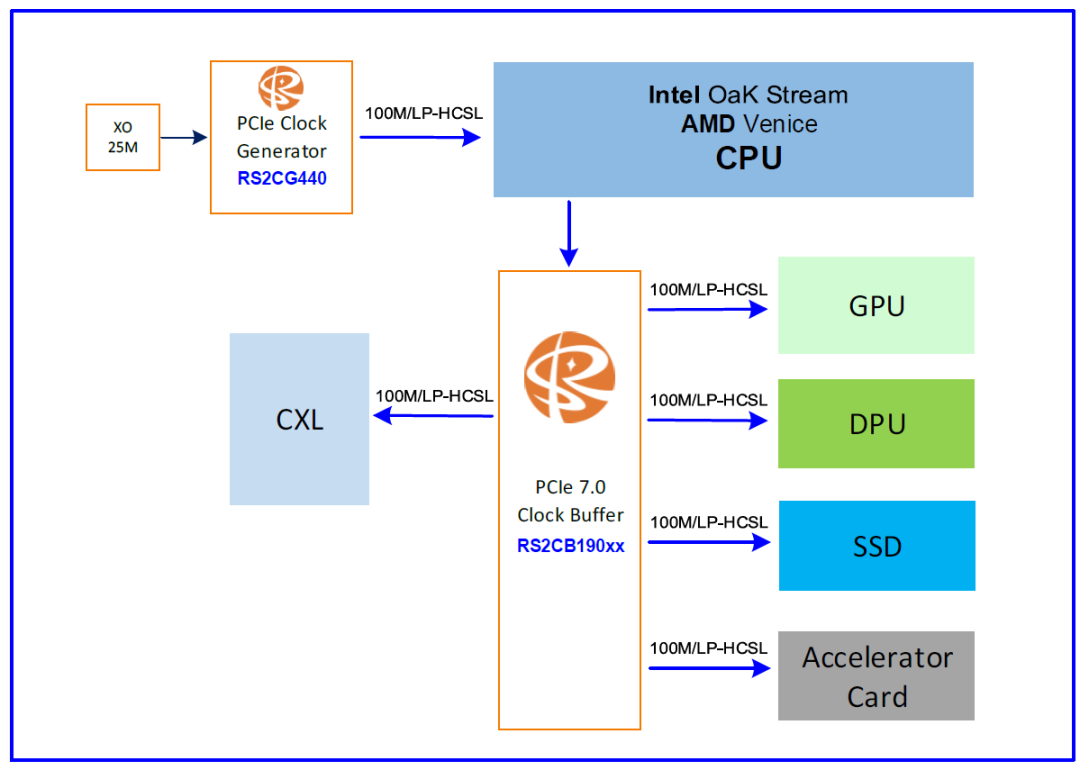

面向下一代服务器平台，Intel Oak Stream与AMD Venice均全面支持PCIe6.0，并将继续向PCIe7.0演进，使主板时钟网络在带宽、同步性与抖动性能方面面临更高要求。两大平台均采用外置高精度时钟缓冲器（Clock Buffer）方案，将主时钟源的100 MHz参考时钟稳定扇出至GPU、CXL设备、SSD、加速卡及OCP模块化接口，确保系统在128GT/s PAM4链路下保持统一、低噪声的高可靠性时钟环境。

系统功能：

• ‌时钟信号分配与放大‌：PCIe 7.0的时钟信号需要驱动多个设备，时钟缓冲器能将单一时钟源信号复制并放大为多路输出，满足不同组件的时序需求。例如，缓冲器可支持4至20个输出通道，输出频率最高可达400 MHz，以适应PCIe 7.0的高速率要求。
• 信号完整性优化‌：通过低抖动（additive jitter典型值低至3 fs）和低偏斜（skew ≤50 ps）特性，缓冲器减少信号衰减和时序误差，保障数据在高速传输中的准确性。‌
• 兼容性与灵活性‌：支持PCIe 1.0至7.0的多代协议，允许系统平滑升级。部分缓冲器还集成电平转换功能，适配不同电压标准（如1.8 V、3.3 V），并提供差分或单端输入/输出选项。
• 系统级优势‌：在服务器、工业设备等场景中，缓冲器能提升时序余裕，降低电磁干扰，并通过低功耗设计（如 1.8V 低电压、LP-HCSL输出）优化能效。
