锐星微超低功耗飞腾D3000M时钟应用方案
随着国产CPU技术的快速发展并深入赋能各个领域，终端产品的硬件电路对时钟信号链的性能需求不断提高，未来时钟器件主要向高频、低抖动、低功耗方向发展。
锐星微作为时钟信号链的产业引领者，一直致力于时钟信号链芯片的研发和销售，服务国产信创产业发展。其RS2CB19008A系列时钟缓冲器芯片，支持SSC展频特性，凭借出色的附加抖动、低功耗，通道单独使能等功能特性，在市场上赢得了广泛的认可。

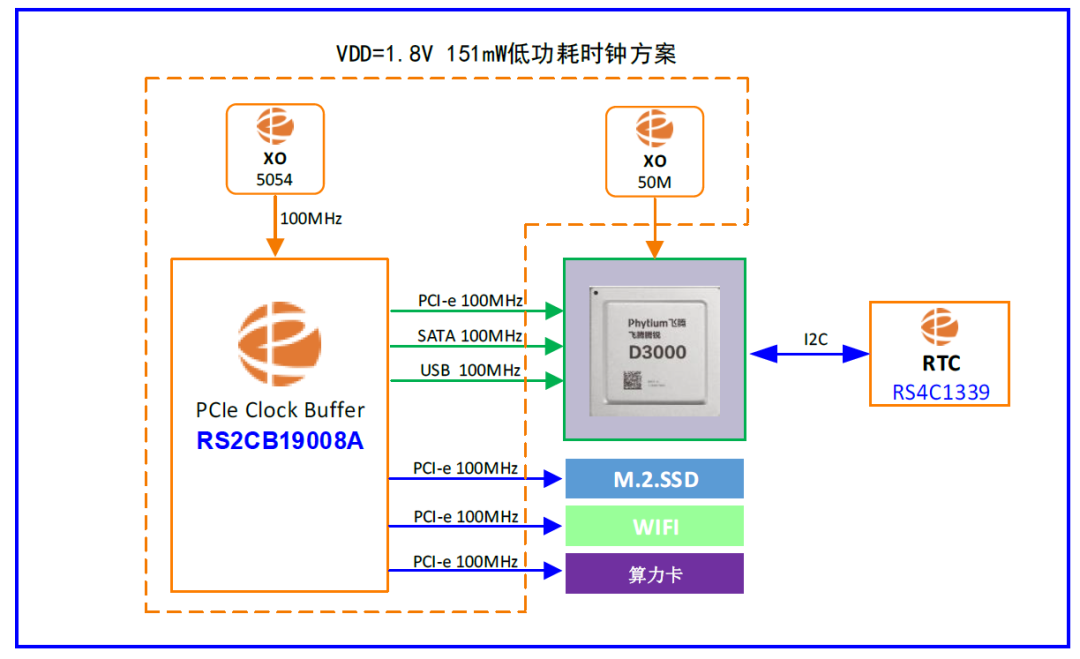

在以上D3000M应用方案中，锐星微提供了8路PCI-e时钟缓冲器RS2CB19008A，实时时钟RS4C1339，50M振荡器，100M振荡器5054。
01 RS2CB19008A产品介绍
RS2CB19008A是一款单芯片8路时钟缓冲器，满足PCI-e 5.0/6.0/7.0抖动标准要求，支持通道单独使能，满足低功耗要求。
产品性能：
-
工作电压：1.8/3.3V
-
输入时钟频率：0~400 MHz
-
8对差分100M LP-HCSL输出
-
功耗：133mW@1.8V
-
PCIe Gen5 additive phase jitter: 12fs RMS
-
PCIe Gen6 additive phase jitter: 5fs RMS
-
DB2000QL additive phase jitter: 15fs RMS
-
12kHz to 20MHz additive phase jitter: 33fs RMS at 156.25MHz
02 RS4C1339产品介绍
RS4C1339是一颗实时时钟(RTC)芯片，通过IIC接口传输数据。具有两个可编程的时间警报和一个可编程方波输出，同时RS4C1339有一个内置的电源检测电路，自动监测主电源工作情况并自动切换到备用电源。
产品性能：
-
外置晶体
-
低功耗400nA
-
两路alarm功能
-
涓流充电
-
自动电压检测和切换电路
03 50M展频钟振产品介绍
CMOS输出的时钟振荡器芯片，可根据客户需求定制不同展频宽度。
产品性能：
-
工作电压1.62-3.63V
-
展频宽度±0.0625%, ±0.125%, ±0.25%, ±0.5%, ±1%, ±1.5%, ±2.0%，-0.25%, -0.5%, -1%, -1.5%, -2.0%
04 电平转换产品介绍
RS7LS102/4(A)作为一款通用的电平转换芯片，具备高速转换和可靠性，满足I2C和SPI接口需求，兼容Ti的性能和封装。
产品性能：
-
No Direction-Control
-
Max Data Rates ：24Mbps (Push-Pull) ，2Mbps (Open-Drain)
-
1.2V to 3.63V on A ports and 1.2V to 3.63V on B Ports
-
VCCA can be Less than, Greater than or Equal to VCCB
-
VCC Isolation: If Either VCC is at GND, Both Ports are in the High-Impedance State
-
No Power-Supply Sequencing Required: VCCA or VCCB can be Ramped First
-
- 40~ 125 ℃
